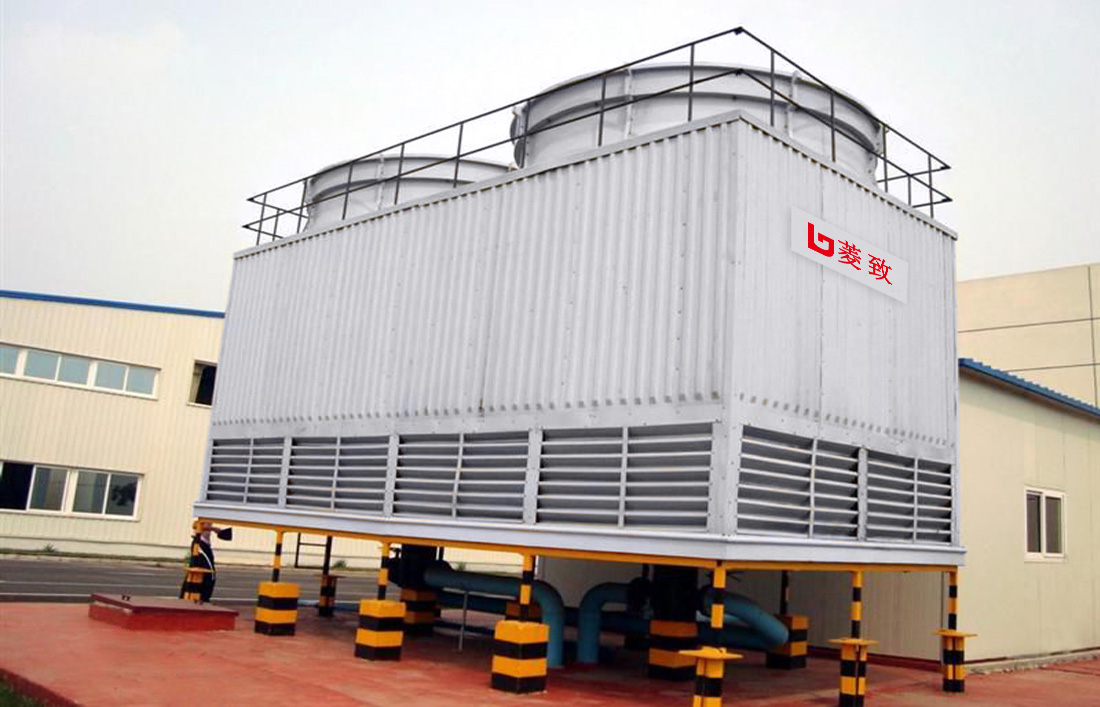

逆流方形冷卻塔

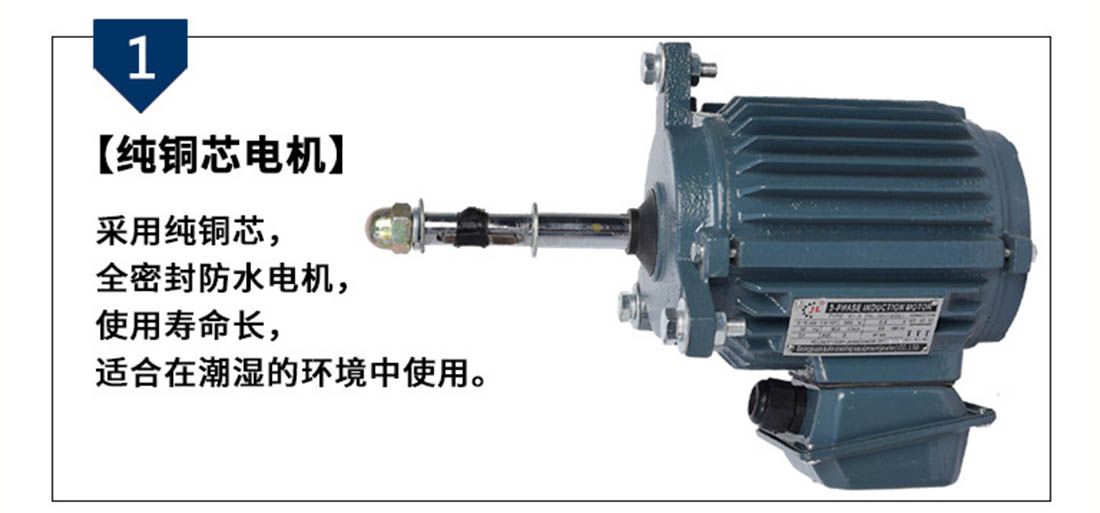

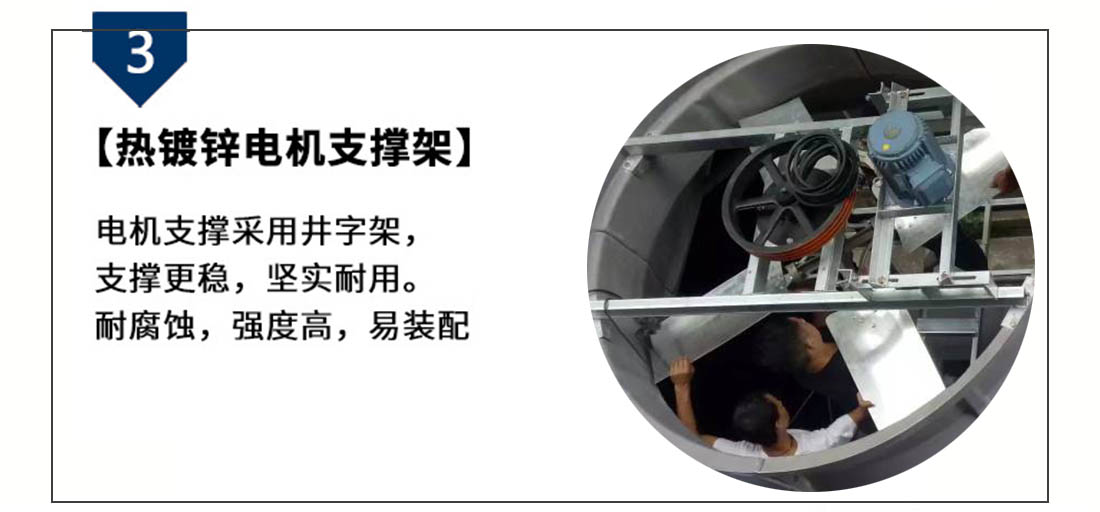

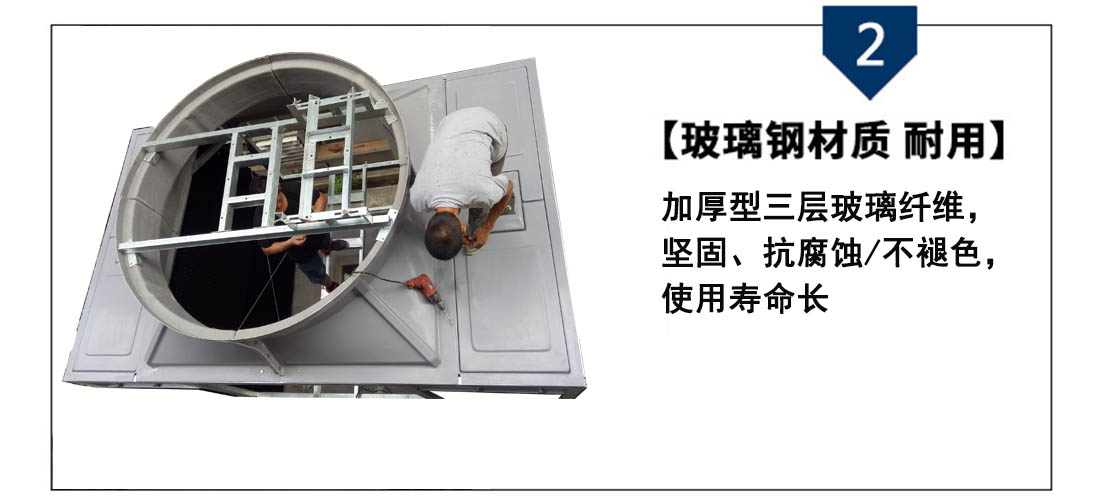

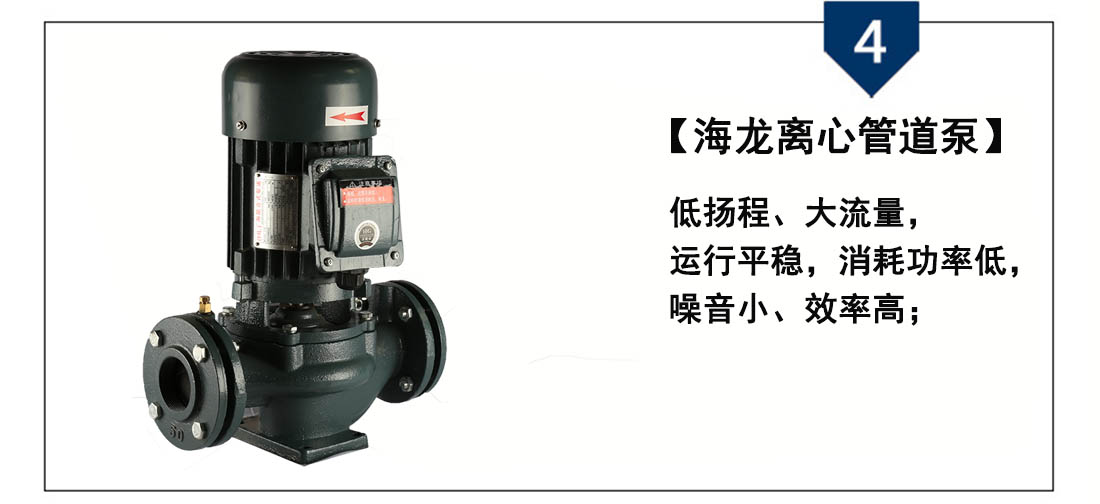

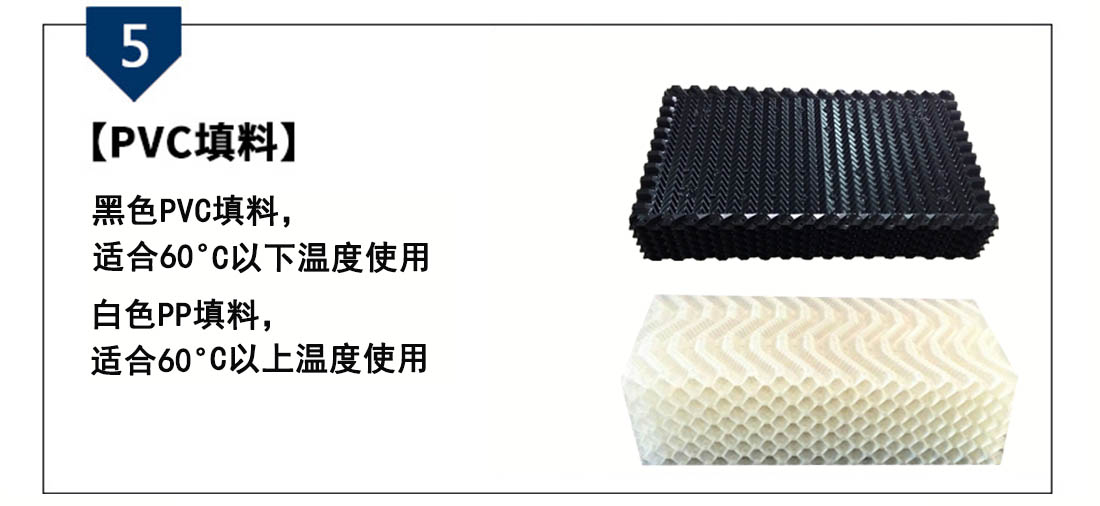

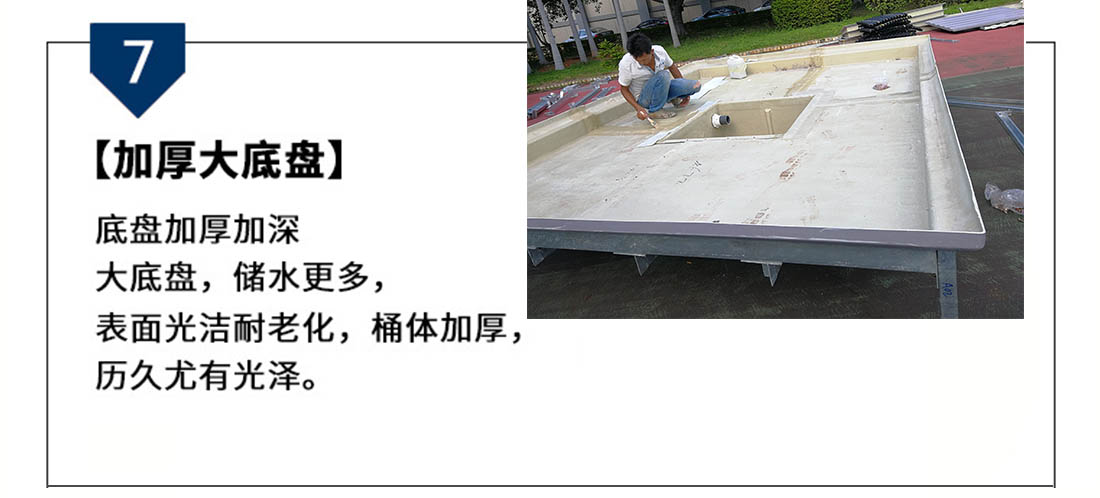

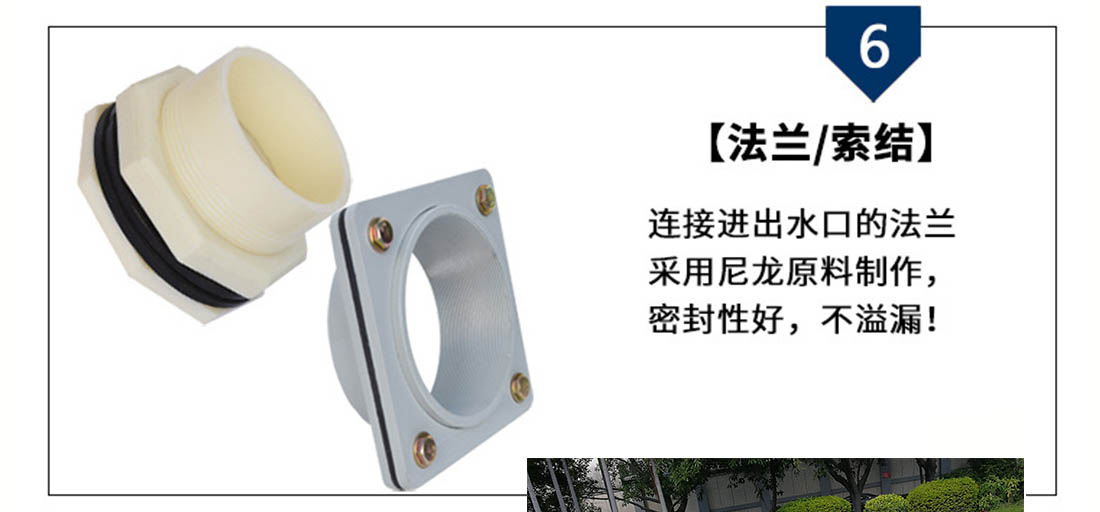

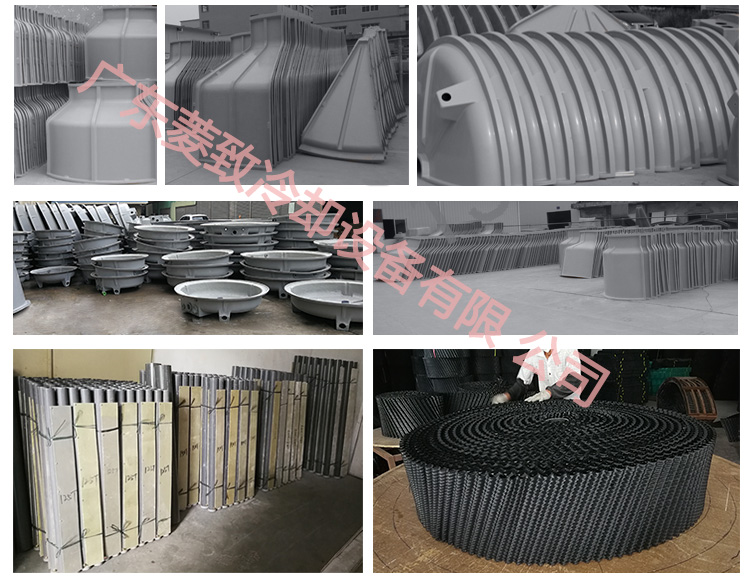

塔體結構緊湊,占地面積??；加厚型三層玻璃纖維FRP材質外殼，堅固耐用； 外殼鏡面拋光，不易沾黏臟污，耐高溫，耐腐蝕，不懼日曬，長年使用仍然整潔如新；抽風系統配用大風量、低噪音大葉弦流線型葉片；配置戶外型全封閉電動機及水泵，運行穩定；填料選取優質材料，不易結垢；熱浸鋅鋼支架，防腐、耐用；底部四面進風，保證足夠空氣流動量。
逆流方形冷卻塔由于其結構特點及高效降溫能力，多用于工業、化工、電鍍行業。
塔體結構緊湊,占地面積??；加厚型三層玻璃纖維FRP材質外殼，堅固耐用； 外殼鏡面拋光，不易沾黏臟污，耐高溫，耐腐蝕，不懼日曬，長年使用仍然整潔如新；抽風系統配用大風量、低噪音大葉弦流線型葉片；配置戶外型全封閉電動機及水泵，運行穩定；填料選取優質材料，不易結垢；熱浸鋅鋼支架，防腐、耐用；底部四面進風，保證足夠空氣流動量。
逆流方形冷卻塔由于其結構特點及高效降溫能力，多用于工業、化工、電鍍行業。

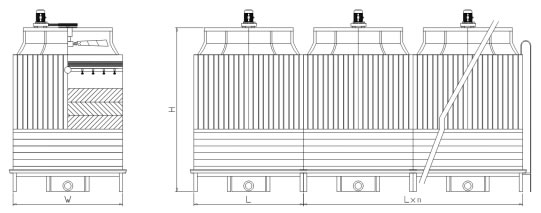

| 型號 | 流量 （m3/h) |
外型尺寸 | 風機直徑 （Φmm) |
電機功率 （Kw) |
水壓（Kpa) | 重量（Kg) | |||
| 長（L) | 寬(W) | 高（H) | 凈重 | 運行重 | |||||
| SRT-100L/SN | 100 | 1980 | 3280 | 3600 | 1500 | 2.2(4) | 36 | 860 | 2260 |
| SRT-125L/SN | 125 | 2320 | 3600 | 3600 | 1800 | 2.2(4) | 36 | 1080 | 2830 |
| SRT-150L/SN | 150 | 2600 | 3850 | 3700 | 2100 | 4(5.5) | 38 | 1180 | 3550 |
| SRT-175L/SN | 175 | 2930 | 3850 | 3700 | 2100 | 4(5.5) | 38 | 1300 | 3810 |
| SRT-200L/SN | 200 | 3040 | 4300 | 3700 | 2400 | 5.5(7.5) | 38 | 1600 | 4020 |
| SRT-225L/SN | 225 | 2960 | 5080 | 4100 | 2400 | 5.5(7.5) | 40 | 1710 | 4150 |
| SRT-250L/SN | 250 | 3000 | 5080 | 4100 | 2400 | 5.5(7.5) | 40 | 2380 | 5280 |
| SRT-300L/SN | 300 | 3300 | 5550 | 4250 | 2850 | 11 | 40 | 2850 | 5650 |
| SRT-350L/SN | 350 | 3500 | 5550 | 4250 | 2850 | 11 | 40 | 2850 | 6270 |
| SRT-400L/SN | 400 | 3700 | 6050 | 4250 | 3200 | 15 | 42 | 3250 | 6880 |
| SRT-450L/SN | 450 | 3750 | 6050 | 4250 | 3200 | 15 | 42 | 3660 | 7350 |
| SRT-500L/SN | 500 | 4000 | 6050 | 4970 | 3200 | 18.5 | 47 | 4260 | 8500 |
| SRT-600L/SN | 600 | 4000 | 6800 | 4970 | 3700 | 18.5 | 47 | 4860 | 9360 |
| SRT-700L/SN | 700 | 4500 | 6800 | 5590 | 3700 | 22 | 53 | 5100 | 10250 |
| SRT-800L/SN | 800 | 5000 | 7300 | 5590 | 4050 | 30 | 53 | 6100 | 12300 |
| SRT-900L/SN | 900 | 5500 | 7800 | 5590 | 4250 | 30 | 53 | 6880 | 14560 |
| SRT-1000L/SN | 1000 | 6000 | 8300 | 5590 | 4550 | 30 | 53 | 7660 | 16300 |
注：由于敝公司不斷提高水塔技術及其質量，如本說明書內資料日后任何更改，恕不另行通告，敝公司對此擁有最終解釋權。
| 參數 | ① | ② | ③ |
| 型號 | dB(A) | dB(A) | dB(A) |
| SNT-80L/SN | 64.4 | 63 | 56 |
| SNT-100L/SN | 64.8 | 64 | 57 |
| SNT-125L/SN | 65.8 | 64.9 | 57.9 |
| SNT-150L/SN | 66.3 | 65.2 | 58.4 |
| SNT-175L/SN | 67.2 | 65.4 | 60.3 |
| SNT-200L/SN | 67.5 | 65.7 | 61 |
| SNT-225L/SN | 69.1 | 65.9 | 61.5 |
| SNT-250L/SN | 69.2 | 67.1 | 61.9 |
| SNT-300L/SN | 69.7 | 68.6 | 62.5 |
| SNT-350L/SN | 69.9 | 68.8 | 62.9 |
| SNT-400L/SN | 70 | 69.2 | 63.5 |
| SNT-450L/SN | 70.3 | 70 | 63.7 |
| SNT-500L/SN | 70.8 | 70.2 | 64 |
| SNT-600L/SN | 71.5 | 71 | 64.3 |
| SNT-700L/SN | 72.8 | 72.5 | 64.9 |
| SNT-800L/SN | 73.2 | 73.2 | 65.1 |
| SNT-900L/SN | 74 | 73.5 | 66.5 |
| SNT-1000L/SN | 75 | 74 | 67.8 |

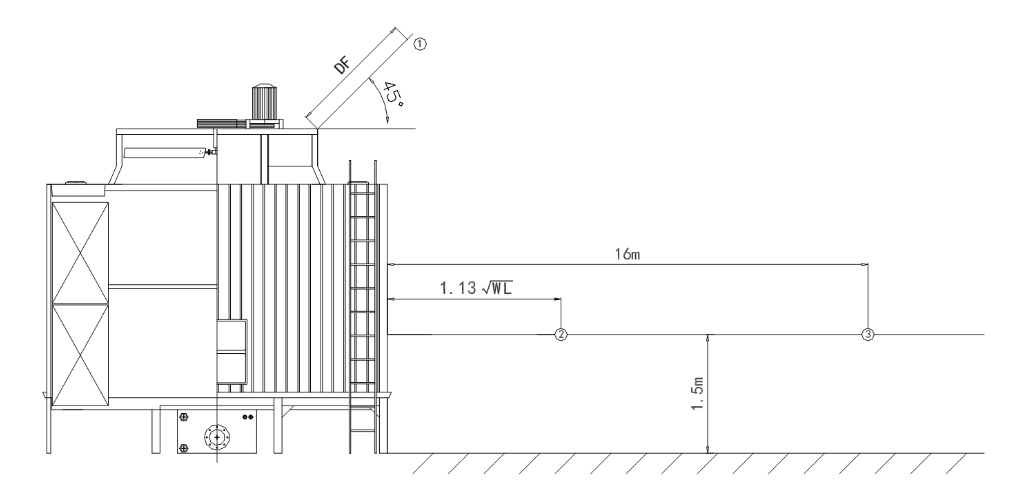

噪音測量方法:?
1、測量點(1):沿風筒45度方向取DF距高,DF等于風機直徑,如大于5m時則以5m計。?
2、測量點( 2):距塔入風面的水平1.13(米),距基礎上端面內1.5米處。?
3、測量點( 3):距塔入凡面的水平面16 (米),距塔基礎上端面內1.5米處。?
4、測量噪音水平時應不受周圍環境聲音干猶。

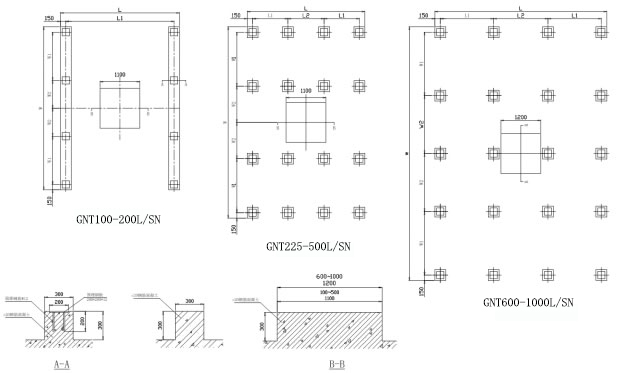

型號 |
基礎尺寸 |
|||||
L |
L1 |
L2 |
W |
W1 |
W2 |
|
SNT-80L/SN |
2250 |
975 |
|
2200 |
950 |
|
SNT-100L/SN |
2500 |
1100 |
|
2450 |
7075 |
|
SNT-125L/SN |
2750 |
1225 |
|
2700 |
1200 |
|
SNT-150L/SN |
3000 |
1350 |
|
2950 |
1325 |
|
SNT-175L/SN |
3250 |
1475 |
|
3200 |
1450 |
|
SNT-200L/SN |
3500 |
1600 |
|
3450 |
1575 |
|
SNT-225L/SN |
3550 |
1625 |
|
3500 |
1600 |
|
SNT-250L/SN |
3750 |
1725 |
|
3700 |
1700 |
|
SNT-300L/SN |
4000 |
1850 |
|
3950 |
1825 |
|
SNT-350L/SN |
4250 |
1975 |
|
4200 |
1950 |
|
SNT-400L/SN |
4750 |
1475 |
1500 |
4700 |
1450 |
1500 |
SNT-450L/SN |
5150 |
1605 |
1640 |
5100 |
1580 |
1640 |
SNT-500L/SN |
5450 |
1705 |
1740 |
5400 |
1680 |
1740 |
SNT-600L/SN |
5750 |
1805 |
1840 |
5700 |
1780 |
1840 |
SNT-700L/SN |
6250 |
1975 |
2000 |
6200 |
1950 |
2000 |
SNT-800L/SN |
6750 |
2140 |
2160 |
6700 |
2115 |
2160 |
SNT-900L/SN |
7250 |
2305 |
2340 |
7200 |
2280 |
2340 |
SNT-1000L/SN |
7750 |
2470 |
2500 |
7700 |
2450 |
2500 |
1、確保水泥基礎上表面及預埋鋼板上表在同一水平面上，誤差≥士2mm.?
2、不同型號的冷卻在共同總管時，應確保冷卻塔水盆上線在同一水平面.上，必要時調整基礎高度。?
3、冷卻塔在布管時必須確保出水總管有承托時盡量低于出水位，必要時加高基礎,以防停機時水量倒流。

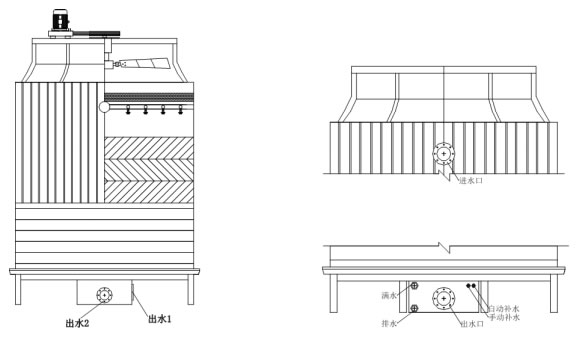

型號 |
配管規格 |
||||
進水 |
出水 |
滿水? |
排水 |
浮球 |
|
SNT-80L/SN |
125 |
125 |
50 |
25 |
40 |
SNT-100L/SN |
125 |
125 |
50 |
25 |
40 |
SNT-125L/SN |
150 |
150 |
80 |
25 |
40 |
SNT-150L/SN |
150 |
150 |
80 |
25 |
40 |
SNT-175L/SN |
200 |
200 |
80 |
25 |
40 |
SNT-200L/SN |
200 |
200 |
80 |
25 |
40 |
SNT-225L/SN |
200 |
200 |
80 |
40 |
40 |
SNT-250L/SN |
200 |
200 |
80 |
40 |
40 |
SNT-300L/SN |
250 |
250 |
100 |
50 |
40 |
SNT-350L/SN |
250 |
250 |
100 |
50 |
50 |
SNT-400L/SN |
300 |
300 |
100 |
50 |
50 |
SNT-450L/SN |
300 |
300 |
100 |
50 |
50 |
SNT-500L/SN |
300 |
300 |
100 |
50 |
50 |
SNT-600L/SN |
350 |
350 |
100 |
50 |
50 |
SNT-700L/SN |
350 |
350 |
100 |
50 |
50 |
SNT-800L/SN |
400 |
400 |
100 |
50 |
50 |
SNT-900L/SN |
400 |
400 |
100 |
50 |
50 |
SNT-1000L/SN |
400 |
400 |
100 |
50 |
50 |
A1 場地選擇 1.冷卻塔應安裝在通風良好的場所，盡量避開灰塵多、??酸性大、水蒸氣大的場所。 2.多臺安裝或入風百葉面向障礙物時，過近距離會令空氣產生阻抗，影響冷卻能力，應保持在3m距離以上。 A2基礎要領 1.冷卻塔的各基礎部分應平置在同一水平線上。 2.多體連接型的冷卻塔，請確定各連接穩妥。 3.試運行前確保各基礎安全栓已固定。 A3?配置水泵及管路施工要領 1.循環水泵及水泵前管路高度應在溫水出水口水位以下，以免吸入空氣。 2.配管時，請勿因為校下配管的傾斜面，使出入水口或塔體受?力或疏結變型。 3.各配管連接口請使用軟接頭及閥門。 A4安裝施工安全 1.請在攀登上塔體施工時應確定上一步驟已連接穩妥。 2.禁止在塔體，上進行焊接等明火操作。 B1試運行時 1.請在試運行前確保馬達電源、?配線、相序電源保護器的安裝是否正確，馬達送風機的運行方向應按標識箭頭運行，使熱風向上排出。 2.請在試運行時清洗管道系統及塔體各部分，避免施工殘渣導致水質惡化，在加負載試機前確保水量穩定足夠。 B2日常運行保養 1.新風扇皮帶在前幾次使用時間后，將有可能出現一定程度的松動，此時應檢查并將之調至合適位置。 2.風扇減速器的潤滑油位應每季度檢查或補充。 3.為了防止污垢、生物粘泥、藻類等微生物產生對冷卻塔的損壞，建議聘用專業的水質處理公司或內部制定定期水質處理方法，定期清洗塔內膠片等部件，可使冷卻塔功能穩定及耐用。 B3?維修保養安全 在進，入塔體進行維修操作時，應首先確保塔體已停止運作及有妥善安全措施。 |
節能能低噪聲逆流玻璃鋼冷卻塔是菱致冷卻設備有限公司研究成果和實踐經驗最新設計的，具有冷卻效率高，塔內氣流組織好，風機電耗省，噪聲低等特點，收水器效率高，無水滴飛出，適用于高級民用及居民區使用。
