當前您的位置：首頁>>閉式冷卻塔>>橫流閉式冷卻塔

FBH橫流閉式冷卻塔性能參數表

設計工況
進水溫度T1=37°C
出水溫度T2=32°C
濕球溫度TwB=28°C
干球溫度T=31.8°C
大氣壓力P=9.94x 104Pa

型? 號	風機	噴淋泵			設備接口管徑		冷卻
	風機	噴淋泵			設備接口管徑		能力
	電機?KW	風量?m3/h	功率	流量?m3/h	進出水	排污補水	Kcal/H
	電機?KW	風量?m3/h	KW	流量?m3/h	進出水	排污補水
FBH-25	1.1*2	17150*2	1.5	45	DN65	DN25	125000
FBH-30	1.1*2	17150*2	1.5	45	DN65	DN25	150000
FBH-35	1.1*2	17150*2	1.5	45	DN80	DN25	175000
FBH-40	1.1*3	17150*3	2.2	60	DN80	DN25	200000
FBH-50	1.1*3	17150*3	2.2	60	DN100	DN25	250000
FBH-65	1.5*3	19650*3	2.2	60	DN100	DN25	325000
FBH-70	1.5*3	19650*3	2.2	60	DN100	DN25	350000
FBH-80	1.1*4	17150*4	2.2	60	DN125	DN25	400000
FBH-80	1.5*3	19650*3	2.2	60	DN125	DN25	400000
FBH-90	1.5*3	19650*3	2.2	60	DN125	DN25	450000
FBH-100	1.5*4	19650*4	2.2	60	DN125	DN25	500000
FBH-110	1.5*4	19650*4	2.2	60	DN125	DN25	550000
FBH-115	1.5*4	19650*4	2.2	60	DN125	DN25	575000
FBH-125	1.5*4	19650*4	3.7	140	DN150	DN40	625000
FBH-125	1.5*4	19650*4	3.7	140	DN150	DN40	625000
FBH-150	2.2*4	26820*4	3.7	140	DN150	DN40	750000
FBH-175	2.2*4	26820*4	3.7	140	DN200	DN40	875000
FBH-200	4*4	46565*4	5.5	160	DN200	DN40	1000000
FBH-225	4*4	46565*4	5.5	160	DN200	DN40	1125000
FBH-250	4*4	46565*4	7.5	240	DN200	DN40	1250000
FBH-275	4*4	46565*4	7.5	240	DN200	DN40	1375000
FBH-300	4*4	46565*4	7.5	240	DN200	DN40	1500000
FBH-325	5.5*5	54600*5	5.5*2	360	DN200	DN40	1625000
FBH-350	5.5*5	54600*5	7.5*2	360	DN200	DN40	1750000
FBH-375	5.5*5	54600*5	7.5*2	360	DN200	DN40	1875000
FBH-400	5.5*5	54600*5	7.5*2	360	DN200	DN40	2000000
FBH-425	5.5*6	54600*6	7.5*2	360	DN250	DN40	2125000
FBH-450	5.5*6	54600*6	7.5*2	360	DN250	DN40	2250000
FBH-475	5.5*6	54600*6	7.5*2	360	DN250	DN40	2375000
FBH-500	5.5*6	54600*6	7.5*2	360	DN250	DN40	2500000

注：由于敝公司不斷提高水塔技術及其質量，如本說明書內資料日后任何更改，恕不另行通告，敝公司對此擁有最終解釋權。

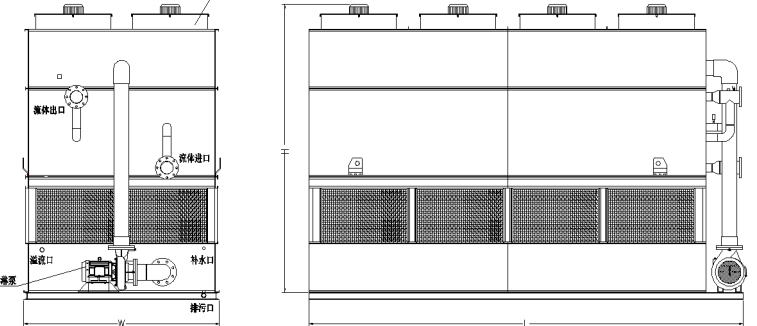

FBH橫流閉式冷卻塔外形尺及運行重量

型? 號	外型尺寸			重量kg
	外型尺寸			重量kg
	長	寬	高	自?重	運行
	（L）	（W）	（H）	自?重	重量
FBH-25	2800	1840	2150	1050	1880
FBH-30	2900	1840	2150	1120	2050
FBH-35	2900	1840	2270	1210	2120
FBH-40	3100	1940	2370	1320	2450
FBH-50	3300	1940	2585	1430	2980
FBH-65	3300	1940	2585	1480	3080
FBH-70	3800	2240	2860	1600	3200
FBH-80	4200	2240	2860	2080	4080
FBH-80	4400	2240	3067	2080	4080
FBH-90	4400	2240	3067	2150	4280
FBH-100	4400	2240	3067	2180	4480
FBH-110	4400	2240	3067	2240	4780
FBH-115	4600	2240	3000	2240	4780
FBH-125	4800	2500	2900	2520	5080
FBH-125	4800	2240	3119	2520	5080
FBH-150	5440	2240	3499	3080	6980
FBH-175	5440	2240	3499	3180	7180
FBH-200	5900	2600	3529	4980	9080
FBH-225	5900	2600	3529	5380	10050
FBH-250	6600	2900	3950	6530	11200
FBH-275	6600	2900	3950	6680	12100
FBH-300	6600	2900	3950	7220	13200
FBH-325	7400	3400	3639	9980	15890
FBH-350	7400	3400	3639	10500	16560
FBH-375	7400	3400	3639	11400	17530
FBH-400	7400	3400	3639	12600	18540
FBH-425	8200	3400	3989	15900	20590
FBH-450	8200	3400	3989	16400	21680
FBH-475	8200	3400	3989	17690	22860
FBH-500	8200	3400	3989	18640	23780

閉式冷卻塔吊裝注意事項

一、安裝時的注意事項

為了能充分發揮冷卻塔的功能，應選擇良好的安裝場所。

（1）應放置在通風良好潔凈的場所。

（2）由冷卻塔排出的濕熱空氣不會再吸入冷卻塔內的聲所。

（3）應避免在多層次，酸性氣體的場所使用，否則會導致熱交換器以及配管的腐蝕。

（4）應避免在煙窗以及能受到熱源輻射處使用。

（5）冷卻塔的進風口和墻壁等之間的距離如下：?jiǎn)嗡蜑?米，雙塔型為2.5米，三塔型為3.5米，四塔以上應為5米以上，墻壁高度應低于冷卻塔整體高度。墻壁過高時，因風向會引起短路，以致影響冷卻塔的性能。

（6）冷卻塔的排氣口和障礙物間的距離應為5米以上。

二、管道配置

（1）對制冷設備和冷卻塔之間的管道配置一般按管道配置圖進行。同時也應參制冷設備和其它機器的使用說明書進行。

（2）除了循環水輸入口外，應按S311規范P=9.8×106Pa進行法蘭與管道的連接。

（3）循環水泵吸入部分應設置在低于冷卻塔水盤水面的位置。

（4）應設置管道臺架使冷卻塔不承受管道的重量。

（5）布水槽有好幾個時，應在各布水槽的輸入口設置蝶閥。

（6）在冷卻塔的附近應對供水管設置支撐臺架。

三、配線

應按照設備技術標準及電力規范正確地進行電機的配線工作。

（1）應確定使用適當?shù)臒崂^電器，交流接觸器、保險絲、開關裝置及配線。

（2）有關電線的配線，對于正相應進行U和V的交換。（逆相配線下，風機作正回轉）必須確認從上往下看時風機回轉方向應為順時針?lè)较颉?/p>

（3）應檢查電機接線端子是否擰緊。即使只有1根電線松動，也會造成電機單相運轉，以致燒壞電機。應十分注意。

四、運轉時注意事項

（1）運轉7-10天后，應重新調整皮帶。在運轉初期，因皮帶和皮帶輪間的確良靡合等原因，皮帶的張力會減弱。

（2）冷卻塔的性能與循環水量有關，應檢查是否達到標準水量。

（3）應充分注意噪音，振動和電流值。有異常時應參（故障原因和對策表）盡快進行處理。

（4）填料的耐熱溫度為65攝氏度。不要流入超過耐熱溫度的循環水。在風機停止?fàn)顟B(tài)下，流入循環水更應注意。即使是臨時流入超過耐熱溫度的循環水，也會導致填料的彎曲變型。

五、維修管理

應定期進行冷卻塔的檢查工作。

（1）應定期清除布水槽和過濾網上的殘留物，保證其運行通暢。

（2）應進行適當?shù)某轱L(fēng)，并充分進行循環水的水質管理，否則會導致冷卻塔及制設備、管道等的故障。

（3）以每天運轉8-10小時計算，每3個月應進行一次減速機軸承檢查并添加油脂。

（4）皮帶過緊會導致軸承磨損，皮帶過松會導致皮帶打滑發熱從而降低使用壽命。

（5）V型聯組皮帶的正常使用壽命為1年。應備有V型聯組皮帶的備用品。

（6）應注意是否有因風機表面粘附灰塵而引起失去平衡的情況。

（7）應除去皮帶輪表面的銹斑，否支加快皮帶的磨損。

六、長期停止運行時的注意事項

（1）冬天因凍結會導致管道破裂，所以應排出循環水，另外也應排出供水管及其閥中的水。

（2）應排出集水盤及水箱中的水并進行內部清掃，應打開排污閥進行排水直至排盡。

（3）應檢查各部分，特別是風機、電機的鎖緊螺母是否松懈。

（4）松開皮帶使之不必要的張力。

（5）對排氣口和塔體應加外罩進行保護。

七、寒冷地區冬天運轉時的注意事項

（1）應注意不應使百葉窗被雪或冰封住。否則會導致電機電流上升而燒壞。

（2）進行開關運轉時，應保證葉輪上不積雪。

（3）用低溫水進行循環時，有可能布水槽及填料會凍結，應十分注意。

八、循環水的水質處理

任何良好的循環水中也稍微存在腐蝕物質以及碳酸鈣等難溶物質，并且會隨著時間的增長而濃縮，再加上受大氣污染的影響，腐蝕性物質及難溶物質的濃度將逐漸增大，以致引起故障。一般情況下，應參考水質標準值來決定補充水的流量及是否需要投入水質處理藥劑等，以進行適當?shù)奶幚怼?/p>

九、有關補充水量

循環水因以下（1）-（3）原因而減少，應按此減少量進行補充。

（1）蒸發損失

冷卻塔將蒸發一部分的水，以使循環水冷卻，循環水量因此將減少。

（2）水滴損失

隨濕熱氣體一起排出的水滴和由進百葉窗處飄散的水量的和。

（3）排污

因冷卻塔正常蒸發一部分的水，以至留下循環水中的溶解成份并濃縮。為使循環水在一定的水質條件下進行運轉，將一部分循環水排出于外部，以保持適當?shù)乃|(zhì)，這種工作稱為排污。

（4）補充水量=蒸發量+水滴損失+排污量

一般可認為補充水量為循環水量的2%左右。

閉式冷卻塔常見故障及解決方法

故障現象	原因及檢查	對策
異常噪聲及振動	風機平衡不良? 葉片前端與塔體接觸? 鎖緊螺絲松動? 風機軸承不良? 電機軸承不良? 管道振動	調整平衡? 調整風機軸芯? 鎖緊各部分的螺絲? 加油脂，換軸承? 更換軸承? 安裝管道支撐架
過電流	風機葉片角度不一致? 電機故障? 因風量過大引起過載	調整? 修理或更換? 調整葉片角度
循環水的減少	水槽水位降低? 過濾網堵塞? 循環水泵不良或容量不夠	檢查調整浮球閥和補充水系統? 清理? 修理或更換水泵
循環水溫度上升	循環水量過大或不夠? 循環水偏位? 風機風量不夠? 被排出空氣的再循環? 吸入空氣偏位? 充填材料堵塞	調整至規定水位? 清掃散水孔并調整閥門? 檢查并調整皮帶，調整鼓風機葉片角度? 改善通風環境? 改善通風環境? 清掃并更換充填材料
水滴損失過多	循環水量過大? 循環水偏位? 風量過大	調整水量? 清掃散水孔并調整閥門? 調整風機葉片角度
皮帶斷裂或脫落	皮帶張力不適當? 未作過皮帶的初始安裝? 皮帶壽命己到? 皮帶輪定位不穩? 皮帶輪槽磨損	調整皮帶張力? 更換（皮帶壽命為1年）? 調整皮帶輪表面? 調整皮帶張力? 更換皮帶輪

閉式冷卻塔維護保養注意事項

1.設備的維護
定期清理外殼.上的灰塵、油漬等雜物，對換熱盤管.上的結垢物也要進行清除，定期清洗噴淋過濾器。結垢物對換熱盤管的散熱效果是最大的影響因素。

2.水質管理與維護
由于換熱盤管內散熱效果好，長期處于熱水循環中，比較容易結垢，換熱盤管內部用水必定要用軟水。冷卻器的外層用噴淋泵噴淋，噴淋水是自來水，經常碰到熱的紫銅管，肯定會有結垢的現象發生，對其要定期除垢。?

3.泵的維護與保養

進水管必須高度密封;
進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行;
定時檢查電機電流量，不得超過電機額定電流;
泵在運行中應有專人看管，以免發生意外;
嚴禁在高溫運行時隨意關閉冷卻供水;泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損件及軸承，機組檢修期為一年。

4.泵內機械密封的維護與保養

機械密封潤滑應清潔，無固體顆粒;
嚴禁機械密封在干摩擦情況下工作;
起動前應先轉泵(電機)幾圈，以免突然起動時損壞密封。

閉式冷卻塔防凍措施

(提醒用戶在冬季來臨之前做好此項準備)?

a.防凍型閉式冷卻塔的防凍操作事項

溫度低于0°C，設備停止使用時，關閉冷卻塔進出水口閥門，開啟，上部出水口排氣閥，及下部進水口排水閥，將冷卻盤管內液體排盡。

關閉水泵前后閥門，打開水泵下部排水閥，將泵體內液體排盡。
循環水箱及噴淋水槽內的液體可通過排水閥排盡，或通過電加熱器加熱防凍。

注意:為防凍而排掉的水需在下次使用時通過循環水箱補回管路系統內。?

b.普通型閉式冷卻塔的防凍操作事項

將設備安裝在室內保護0°C以上的地方。
設備安裝在室外(?或在0°C以下的地方)，可向循環水箱中加入防凍液(乙二醇)，加入濃度參照下表。

冰點	乙二醇濃度%	密度（20°C） mg/cm3	冰點°C	乙二醇濃度%	密度（20°C） mg/cm3
-10	28.4	1.0340	-40	54	1.0713
-15	32.8	1.0426	-45	57	1.0746
-20	38.5	1.0506	-50	59	1.0786
-25	45.3	1.0586	-55	80	1.0958
-30	47.8	1.0627	-60	85	1.1001
-35	50.0	1.0671	-65	100	1.1130

將設備冷凝管內的水吹氣排空:

先將進出口閥門關閉，然后，關閉冷卻器下面的排污閥，打開冷卻器上面的排氣閥，用空壓機通過排氣閥往冷卻器里打起(到5公斤)后停止，等到壓力表上指針?lè)€(wěn)定后，打開排污閥，將冷卻器里的水和氣體排出。以上操作需連續重復數次，直到水被排空為止。

防凍液對設備的的影響與替代:
我們通過理論與實踐證明，防凍液不會對設備造成腐蝕影響，但會增大導電率，因采用的全封閉純水循環，純水的導電率低，防凍液的影響在正常范圍內，請用戶放心。若用戶一時無法采購到防凍液，可用工業酒精替代，但酒精有很強的揮發性，使用一段時間后可能揮發完了，不能達到防凍效果了，請用戶根據實際情況作出相應調節。
本公司不提供防凍液:下列所提供的防凍液廠家僅供用戶參考，配比根據各廠家要求而定
